Видеоскоп предназначен для осмотра внутренних полостей контролируемых изделий и объектов в труднодоступных местах.
Видеоскоп может быть использован в газовой и нефтяной промышленности, энергетике, металлургии, авиации и железнодорожном транспорте, автомобильной и строительной технике, архитектуре и строительстве, водоснабжении и канализации, службах безопасности и охраны и прочих областях деятельности, включая решение задач технической диагностики и скрытого наблюдения.
В видеоскопе использован специально разработанный малогабаритный телевизионный тракт, обеспечивающий возможность получения высококачественного цветного изображения. Стандартный видеосигнал поступает непосредственно с видеокамеры изделия, находящейся на дистальном конце, подается на монитор (видеорегистратор). В качестве источника света в дистальном конце установлен малогабаритный осветитель, позволяющий оператору наблюдать четкое и яркое изображение в неосвещенных объемах.
Полужесткий тубус в районе дистальной части видеоскопа позволяет с одной стороны избежать его провисания в различных объемных полостях, а с другой - придать ему форму наиболее удобную для произведения досмотра труднодоступных мест.
Основные особенности видеоскопов серии ВС:
- Изображение – цветная CCD-матрица с разрешением 440 000 точек;
- Малые габариты и вес – изделие является мобильным, его вес составляет не более - 1,5 кг;
- Возможность эксплуатации прибора в полевых условиях – автономный источник питания на основе аккумулятора 12 В;
- Возможность документирования – при использовании совместно с изделием видеорегистратора (опция) вся информация, отображающаяся на экране монитора может быть задокументирована.

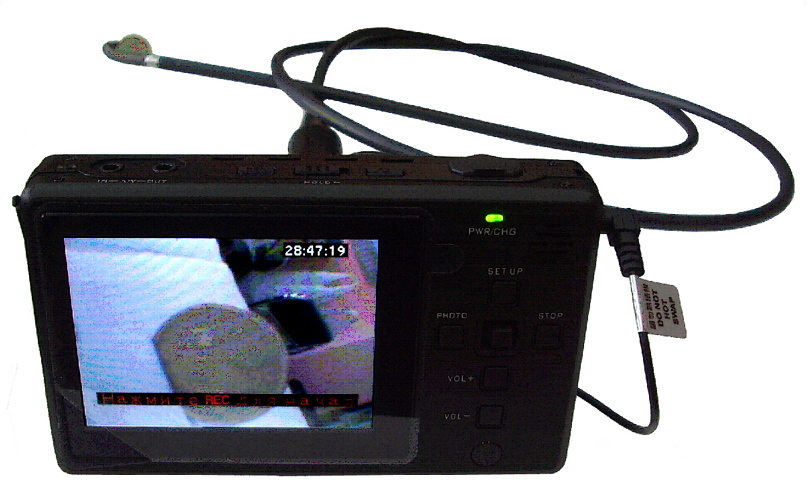

Видеоскоп представляет собой волоконно-оптический прибор, устройство которого показано на рисунке 1. Изделие состоит из камеры, монитора, дистальной части, погружаемой части и корпуса. Погружаемая часть представляет собой гибкую оболочку, внутри которой уложен волоконно-оптический жгут для передачи светового потока, создающего необходимый уровень освещенности исследуемого объекта. Жгут подсветки выполнен неразъемным с прибором. Дистальная (подвижная) часть видеоскопа может изгибаться в одной плоскости на 180 градусов вверх-вниз/прямо или 180 градусов вверх-вниз, влево-вправо/прямо. Управление дистальной частью производится вращением ручки(ручек), расположенной с правой стороны корпуса прибора. Монитор выполнен съемным.
Принцип работы видеоскопа состоит в следующем. Исследуемый объект или пространство подсвечиваются источником света, расположенным на конце дистальной части прибора. Объектив формирует изображение на цветную CCD-матрицу. Полученное изображение преобразуется в высокочастотный аналоговый сигнал, который по проводам поступает на монитор. Питание изделия осуществляется от встроенной в блок питания аккумуляторной батареи (АБ), закрытого типа с напряжением 12 В. Зарядка производится с использованием зарядно-сетевого блока, который входит в комплект поставки. В качестве источника света в видеоскопе используется лампа PHILIPS 6853 мощностью 75 Вт и напряжением питания 12В. Свет от лампы подводится к дистальному концу видеоскопа при помощи световодного жгута.
Технические характеристики видеоскопа (видеоэндоскопа):
| Угол поля зрения в пространстве предметов | 60є |
| Освещенность плоскости отстоящей от дистального конца видеоскопа на расстояние 50 мм при работе с аккумуляторным переносным осветителем ОАК-2 | не менее 1700 лк. |
| Угол отклонения дистальной части видеоскопа | 180є в двух плоскостях |
| Длина рабочей части видеоскопа | 2000 мм |
| Диаметр дистальной части видеоскопа | 6 мм |
| Масса видеоскопа не более |
1,7кг |
| Длина световода освещения | 1500 мм |
| Монитор | LCD 3,5" |
| Средний срок службы видеоскопа (при средней интенсивности эксплуатации 64 часа в месяц) | не менее 3 лет |
| Осветители | ОАК-2 + ЗУ2, ОВ 220, ОВ220/12 |
| Источник света - лампа | PHILIPS 6853 FO 12В, 75 Вт. |
Технические характеристики видеокамеры:
| Видеокамера | 1/6" Color CMOS |
| Видеосистема | NTSC/PAL |
| Количество эффективных пикселей | 366х288 |
| Система сканирования | 2:1 чересстрочная развёртка |
| Синхронизация | INTERNAL-внутренняя |
| Разрешение (ТВ линии) | 480 TV LINE |
| Соотношение сигнал/шум | 40 дБ |
| Минимальная освещенность (люкс) | 2 Lux at F1.2 |
| Электронный затвор | 1/50-1/57000 |
Комплектация:
- 1. Видеоэндоскоп - 1 шт.;
- 2. Видеорегистратор с монитором 3,5" - 1 шт.;
- 3. Осветитель (приобретается отдельно) - 1 шт.;
- 4. Зарядное устройство - 1 шт.;
- 5. ЗИП (лампа) - 1 шт. ;
- 6. Кейс транспортировочный - 1 шт.;
- 7. Паспорт - 1 шт.
| Источник питания / батарея | электрическая сеть 220 В, 50 Гц |
| Диаметр рабочей части, мм | 180 |
| Длина рабочей части, мм | 6 |
| Угол изгиба L-R (влево-вправо), ° | 2000 |
| Производитель | Белоруссия |
