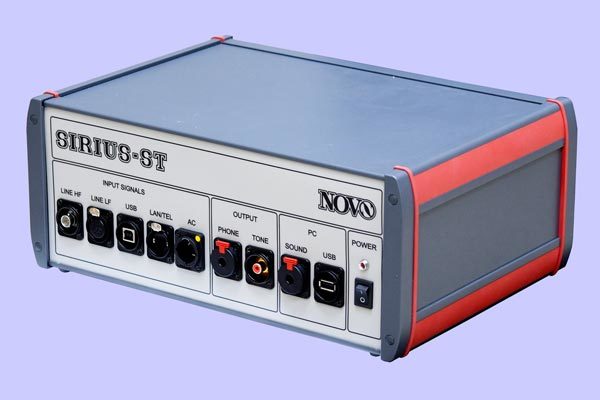

| ОБНАРУЖЕНИЕ ЭФФЕКТА ВЧ-НАВЯЗЫВАНИЯ В ЭЛЕКТРОННЫХ УСТРОЙСТВАХ |
| Диапазон частот выходного сигнала, кГц |
10 - 400000 |
| Действующее значение напряжения зондирующего сигнала на разъеме LINE, В |
1, не менее |
| Обнаружение модуляционных сигналов с коэффициентом модуляции (при соотношении с/ш 10 дБ |
10 -4, не более |
| Полосы пропускания для модулирующего сигнала, кГц |
5; 25 |
| Минимальный шаг перестройки частоты зондирующего сигнала, Гц |
100, не более |
| Минимальное разрешение по частоте в результирующем спектре, Гц |
10, не более |
| Компенсация фазового сдвига между зондирующим сигналом и ответным сигналом, градус |
0 - 180, с шагом 1 |
| АНАЛИЗ СПЕКТРА ВХОДНОГО СИГНАЛА |
| Диапазон частот входного сигнала, кГц |
10 - 400000 |
| Динамический диапазон обработки входных сигналов (с учетом входного аттенюатора и усиления), дБ |
140, не менее |
| Чувствительность по входу (при соотношении с/ш 10дБ), дБВт/Гц, не более |
-170 |
| Входное сопротивление, Ом |
50 |
| Полосы пропускания для преобразованного сигнала (по уровню - 3дБ), кГц |
5; 25; 250; 2500; 25000 |
| Минимальное разрешение по частоте, Гц |
10, не более |
| Минимальное время формирования одиночной выборки спектра сигнала, сек |
0.05, не более |
| Время сканирования диапазона частот 10 - 400000 кГц с полосой пропускания 25 МГц, сек |
1, не более |
| АНАЛИЗ ЗВУКОВЫХ ЧАСТОТ |
| Диапазон частот входного сигнала, Гц |
100- 100000 |
| Полосы пропускания входного сигнала (по уровню - 3дБ), кГц |
0.4; 25; 100 |
| Динамический диапазон обработки входных сигналов (с учетом входного аттенюатора и усиления), дБ |
140, не менее |
| Максимальная чувствительность по входу (при соотношении с/ш 10 дБ), мкВ |
1, не более |
| Минимальное разрешение по частоте, Гц |
1, не более |
| Диапазон регулировки АРУ, дБ |
70, не менее |
| Входное сопротивление, Ом |
620; 50000 |
| ИМПУЛЬСНАЯ РЕФЛЕКТОМЕТРИЯ |
| Дальность действия, м |
0 - 6400 |
| Погрешность измерения дальности, % |
0.2, не более |
| Длительность зондирующих импульсов, нс |
5 - 1000 |
| Усреднение результатов (накопление) |
1 - 200 |
| Амплитуда зондирующих импульсов, В |
5 |
| Выходное сопротивление, Ом |
50 |
| Диапазон установки коэффициентов укорочения |
1.0 - 3.0 с шагом 0.01 |
| ИЗМЕРЕНИЕ ПАРАМЕТРОВ ПРОВОДНЫХ ЛИНИЙ |
| Напряжение постоянного тока, В |
0.0001 - 800 |
| Напряжение переменного тока (20-200 Гц), В |
0.0001 - 600 |
| Сопротивление постоянному току, Ом |
10-1 - 6*107 |
| Емкость, Ф |
3*10-10 - 4*10-4 |
| Постоянный ток, А |
0,0001-10 |
| Переменный ток, А |
0,0001-10 |
| ОБЩИЕ ХАРАКТЕРИСТИКИ ПРИБОРА |
| Диапазон изменения частоты тестового акустического сигнала, Гц |
63 - 11300, с шагом 1 |
| Диапазон изменения амплитуды тестового акустического сигнала, мВ |
50 - 1000 |
| Выходное сопротивление тестового акустического сигнала, Ом |
620 |
| Формирование уровня акустического давления (при использовании акустической системы "ПРИБОЙ", на расстоянии 1 м и частоте акустического сигнала 1000 Гц), дБ |
104, не менее |
| Диапазон установки напряжения смещения, В |
±15, с шагом 1 |
| Электронный аттенюатор входного сигнала, дБ |
20 |
| Напряжение пробоя гальванической развязки кВ |
1.5, не менее |
| Напряжение питания от сети переменного тока, В |
100 - 240 |
| Потребляемая мощность, Вт |
100, не более |
| Габариты основного блока, мм |
350 х 270 х 140 |
| Вес основного блока, кг |
4.5, не более |
