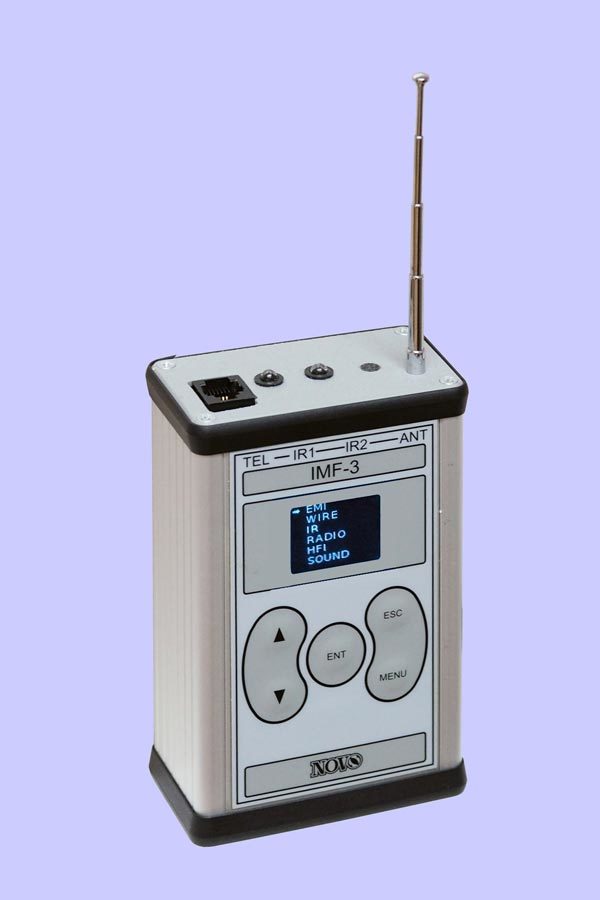

Имитатор "ИМФ-3" ПОЗВОЛЯЕТ ИМИТИРОВАТЬ:
- электромагнитное излучение на частотах звукового диапазона;
- работу средств передачи звуковых и высокочастотных сигналов в проводных коммуникациях, в т. ч. в силовых сетях переменного тока;
- работу устройств, использующих в качестве канала передачи ИК-диапазон;
- излучение радиочастотных средств передачи информации;
- процесс высокочастотного навязывания;
- акустические сигналы звуковых частот;
- эффект акустоэлектрического преобразования в технических средствах
Имитатор может использоваться для проверки работоспособности поисковых приборов "ОМЕГА-М5", "КОНТУР", "КОРДОН-2", "БИНАФОН-Н3" и др., а также оценки степени защиты, обеспечиваемой приборами "СОНАТА", "ЦИКАДА-4". |
| РЕЖИМ EMI (ЭЛЕКТРОМАГНИТНОЕ ИЗЛУЧЕНИЕ) |
| Вид сигнала |
тон, микрофон |
| Частота излучения,Гц |
63 -11300 |
| РЕЖИМ WIRE (СИГНАЛЫ В ПРОВОДНЫХ ЛИНИЯХ) |
| Вид сигнала |
ВЧ синус,НЧ синус, сигнал микрофона |
| Частота высокочастотного сигнала, кГц |
10 -30000 |
| Частота низкочастотного сигнала, Гц |
63-11300 |
| Тип модуляции |
AM / FM |
| Сигнал модуляции (для HF) |
тон, микрофон |
| Частота модуляции, Гц |
500 - 2000 |
| Девиация FM, кГц |
3,50 |
| Выходное напряжение сигнала, В |
1 |
| Выходное сопротивление, Ом |
50, 620 |
| Выходное сопротивление ( для TONE, MIC), Ом |
600 |
| Выходной аттенюатор, dB |
0-60 |
| РЕЖИМ IR (ИНФРАКРАСНОЕ ИЗЛУЧЕНИЕ) |
| Частота излучения (IR1/IR2),нм |
850,940 |
| Вид сигнала |
меандр |
| Несущая частота, кГц |
10-10000 |
| Тип модуляции |
FM |
| Сигнал модуляции |
тон, микрофон |
| Частота модуляции, Гц |
500-2000 |
| Девиация FM, кГц |
3-100 |
| Проводимая мощность, мВт |
100 |
| РЕЖИМ RADIO (РАДИОЧАСТОТНОЕ ИЗЛУЧЕНИЕ) |
| Частота излучения, МГц |
390-447 |
| Тип модуляции |
FM, ASK, FSK |
| Сигнал модуляции |
тон, микрофон |
| Девиация FM, кГц |
3 - 100 |
| Метод передачи данных |
FHSS, DSSS, SFT |
| Выходная мощность, мВт |
10 |
| РЕЖИМ HFI (ВЫСОКОЧАСТОТНОЕ НАВЯЗЫВАНИЕ) |
| Частота входного сигнала, кГц |
10 ÷ 100000 |
| Напряжение входного сигнала, не более, В |
2 |
| Выходное сопротивление, Ом |
150 |
| Тип модуляции |
AM |
| Сигнал модуляции |
тон, микрофон |
| Частота сигнала модуляции, Гц |
63-11300 |
| Коэффициент амплитудной модуляции |
0.0001-0.5 |
| РЕЖИМ SOUND (АКУСТИЧЕСКОЕ ИЗЛУЧЕНИЕ) |
| Вид сигнала |
тон, шум |
| Частота сигнала TONE, Гц |
63-11300 |
| Регулировка громкости сигнала, % |
10-100 |
| ОБЩИЕ ХАРАКТЕРИСТИКИ |
| Источник питания |
Батарея типа 6LR61 с напряжением 9 В / внешний блок питания 5 В или 5-9В, 0,5 А с разъемом microUSB |
| Потребляемый ток, не более, мА |
250 |
| Габариты основного блока, мм |
125 х 80 х 45 |
| Вес, кг |
0.3 |
|
