ЭЛВИН (стандартная комплектация)

ЭЛВИН (Электро Люминесцентный Визуализатор Идентификационных Номеров) предназначен для проверки маркировочных обозначений на узлах и деталях автомототранспортных средств.

Артикул
Производитель: Россия
91200 руб
Минимальный заказ 10'000 рублей

Товар отсутствует

Прибор для проверки VIN-номера автомобиля. Позволяет выявлять перебитые, зашлифованные и перекрашенные номера. Важной особенностью является то, что прибор позволяет проводить быстрый визуальный экспресс-анализ  состояния VIN, непосредственно на контролируемом объекте, без применения дополнительного оборудования и проведения промежуточных операций.

Принцип действия

Принцип действия прибора основан на создании межу прозрачным электродом и обследуемой поверхностью изделия из электропроводящего материала переменного электрического поля. Среднее значение напряженности поля определяется толщиной диэлектрического покрытия на изделии и обеспечивает фоновый уровень яркости свечения слоя  электролюминофора, размещенного между прозрачным электродом и обследуемой поверхностью. В точках поверхности, где происходит поднятие рельефа, напряженность электрического поля возрастает, что вызывает увеличение яркости свечения электролюминофора, и наоборот: понижение  рельефа приводит к уменьшению яркости свечения, вплоть до полного его исчезновения. Таким образом, изображение учетного номера на кузове автомобиля будет выглядеть в виде темных цифр на фоне светящегося экрана. Методика работы с прибором определяется принципом его действия и позволяет выявлять зашпаклеванные места маркировочной площадки и элементы символов первичной (подлинной) заводской маркировки. Кроме того, прибором могут быть обнаружены следы механической обработки металла (уничтожения первичной маркировки) такие как: следы абразива, зачеканивание и.т.д., а так же следы сварных швов при вваривании поддельной части детали с маркировочной площадкой.

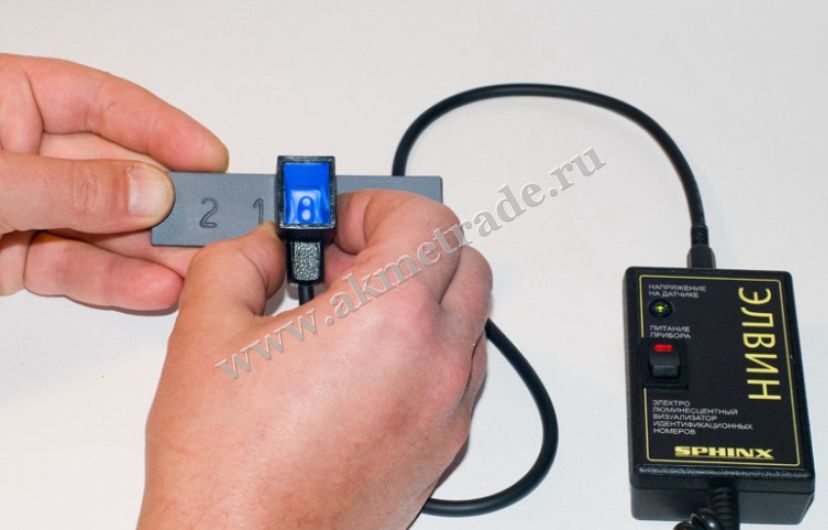

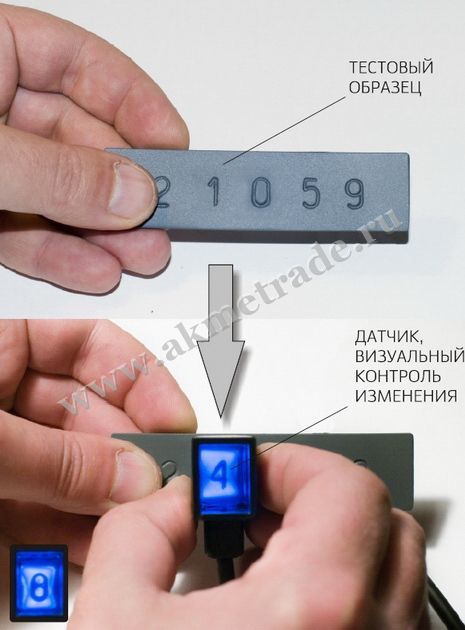

Для обследования участков маркировочной площадки электролюминесцентный преобразователь следует разместить на плоскости панели с нанесенной маркировкой. Далее следует сравнить маркировку, видимую непосредственно, с изображением на электролюминесцентном экране. Наличие дополнительных темных линий на светящемся экране свидетельствует о наличии скрытых элементов маркировки. Изменения толщины лакокрасочного покрытия на обследуемом изделии приводит к изменению яркости свечения электролюминесцентного экрана. Уменьшение толщины вызывает увеличение яркости, а увеличение толщины  уменьшение яркости свечения. Граница между участками поверхности с различной толщиной покрытия будет выглядеть на экране как граница межу участками с разной яркостью свечения. В комплект прибора входит контрольный образец для проверки работоспособности индикатора. Он выполнен по технологии производства печатных плат и имитирует возможные варианты подделки учетных номеров. При установке преобразователя на отдельные элементы маркировки на экране можно увидеть скрытые элементы маркировки. В верхней части рисунка приведена видимая маркировка, а в нижней - скрытая.

Достоинства

  • Наглядность и оперативность проверки, непосредственное наблюдение результата  в процессе проверки;
  • Выявление признаков подделки  не только стальных кузовов, но и кузовов из сплавов алюминия; (модельный ряд автомобилей AUDI и др.);
  • Проверка в труднодоступных местах, неограниченная площадь проверки;
  • Непрерывная работа в течении неограниченного времени;
  • Ударопрочный датчик;
  • Простота использования -отсутствует необходимость настройки, калибровки;
  • Мгновенная готовность к работе после включения;
  • Мобильность, малые размеры (комплект умещается в одной руке);
  • Отсутствие необходимости в расходных материалах;
  • Широкий диапазон рабочих температур;
  • Надежность, эргономичность.

Основные технические характеристики:

  • Максимальный фиксированный зазор за счёт не проводящего покрытия - 0,3 мм;
  • Разрещающая способность равна толщине покрытия;
  • Питание индикатора осуществляется от бортовой батареи аккумуляторов 12 В, сетевого адаптера или аккумуляторного блока (в зависимости от комплектации);
  • Средний ток, потребляемый прибором от источника питания - 150 мА;
  • Время установления рабочего режима после включения прибора не превышает 10с;
  • Время непрерывной работы - не ограничено;
  • Прибор устойчиво работает при следующих условиях:
    • температура воздуха от -20оС до +40оС;
    • относительная влажность 80% при + 25оС;
    • атмосферное давление от 84 до 106,5 кПа.

Комплектации

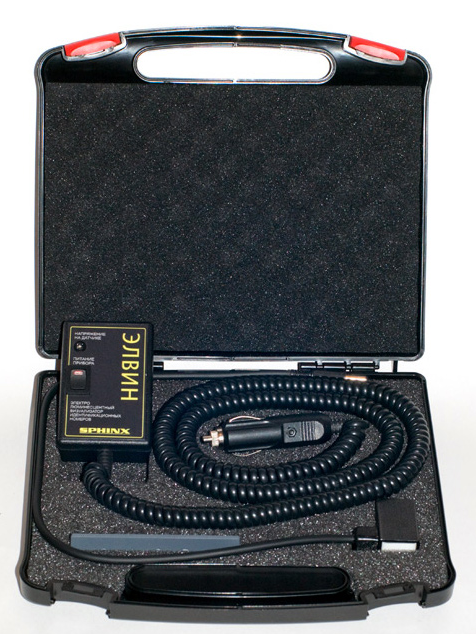

Комплектация №1 (стандартная)

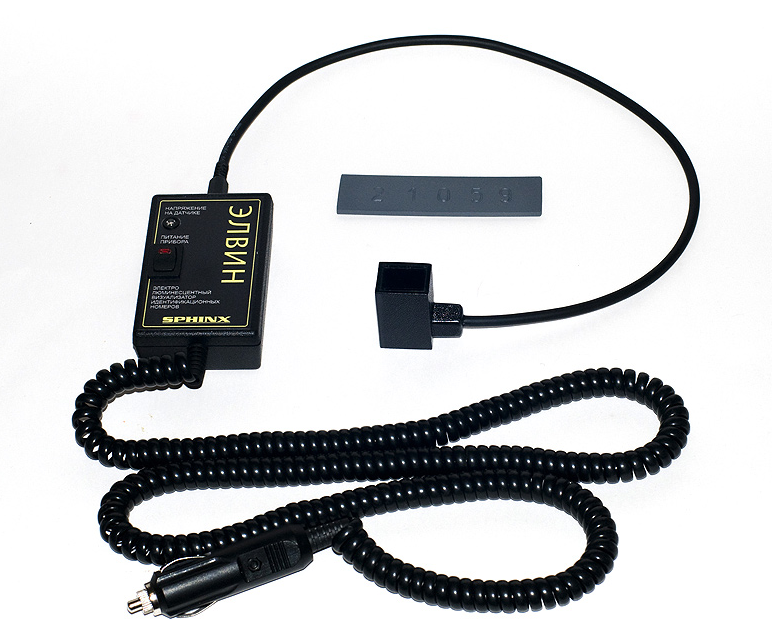

  • Прибор с датчиком, с жестко закрепленным кабелем и штекером для питания от прикуривателя (12 В);
  • Чемодан для хранения и транспортировки;
  • Паспорт.

Комплектация №2 (расширенная)

  • прибор с датчиком;
  • Кабель питания от прикуривателя (12 В);
  • Кабель питания от сети 220 В, 50 Гц;
  • Аккумуляторный блок;
  • Блок питания для подзарядки;
  • Чемодан для хранения и транспортировки;
  • Паспорт.

Гарантия - 1 год.

Диапазон рабочих температур, °C +5...+40
Время непрерывной работы, час не ограничено
Влажность 80% при + 25 С
Производитель Россия
